FCD-Tech晶振F1612A-20-20-K-30-F-27.000MHz產品類型概述
來源：http://www.omrb.cn 作者：泰河盛電子 2024年04月17
FCD-Tech晶振F1612A-20-20-K-30-F-27.000MHz產品類型概述
FCD-Tech頻率控制器件和微波產品是FCD的核心業務。我們提供全系列的石英晶體、晶體振蕩器（VCXO、TCXO、OCXO、PXO、微波振蕩器）、晶體濾波器和微波產品。

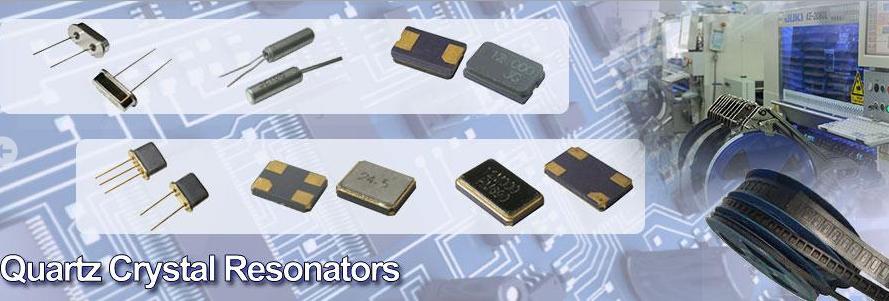

石英晶體
通孔和SMD貼片晶振封裝具有各種公差，從標準消費類產品到符合軍用或航天要求的嚴格公差規格。
所有電子設計的關鍵組件之一是石英晶體諧振器。在新應用發展的今天，對石英晶體的要求是多種多樣的。需要對石英諧振器的物理和實際性能有很好的了解，以便在設計過程中正確選擇該元件。
要命名視圖:
包裹:SMD晶體封裝或通孔晶體封裝（THD晶體）
尺寸:PCB上有多少可用空間。
初始頻率：基于連接到晶體諧振器的電子元件的負載
初始頻率的可接受公差
頻率公差在一定的溫度范圍內
ESR (等效串聯電阻)
從千赫茲（如32.768KHz）到100MHz以上的頻率范圍內有不同類型的晶體切割。一般來說，XY切割晶體用于低頻晶體。AT切割晶體的頻率范圍為1MHz至40MHz（一般情況下），能夠在泛音模式下工作（第三、第五、第七頻率）。).BT切割晶體與AT切割晶體具有幾乎相同的特性，但只能在基模下工作。SC切晶體主要用于高端應用，因為它具有幾個優異的特性。這些是最常見的水晶切割。（可以找到一些關于石英晶體諧振器的一般信息這里)
對于設計工程師來說，要正確選擇使用哪種類型的晶體并非易事。FCD晶振系列可以幫助找到符合電子應用需求的正確晶體類型。我們有各種不同的SMD晶體封裝和通孔封裝，可在較寬的頻率范圍內使用。我們也非常清楚價格的重要性，并將提供有競爭力的解決方案。
晶體振蕩器
晶體振蕩器范圍涵蓋從標準規格到定制振蕩器的各種類型，以滿足應用需求。HCMOS、LVPECL、限幅正弦波和正弦波中的輸出邏輯。需要時可以滿足低相位噪聲和低抖動特性。不同的振蕩器組提供SMD和通孔封裝。許多電子應用需要滿足某些特性的頻率源才能正常工作。晶體振蕩器是為這些應用提供輸出信號的頻率源。有各種類型的晶體振蕩器（也稱為XO）。
XO（晶體振蕩器）
VCXO（壓控晶體振蕩器）
TCXO（溫控晶體振蕩器）
OCXO（恒溫晶體振蕩器）
微波振蕩器
PLXO（鎖相晶體振蕩器）
PXO（低相位噪聲封裝晶體振蕩器）
根據設計，晶體振蕩器的輸出信號可以是CMOS、LVPECL、LVDS、限幅正弦波或真正弦波。石英晶體振蕩器的封裝也有多種選擇:各種尺寸的SMD和通孔（THD）。
除了上述集團，F(xiàn)CD還提供微波振蕩器、鎖相晶體振蕩器（PLO）、低噪聲封裝晶體振蕩器（PXO）。
晶體過濾器
除了用于10.7MHz、21.4MHz和45MHz MCF的標準晶體濾波器之外，我們還提供定制設計的晶體濾波器，用于從消費者到軍事環境的許多不同應用。FCD提供全系列晶體濾波器。我們有可能為商業、軍事和空間應用提供定制設計的晶體濾波器類型。
射頻和微波產品
除了定制設計的微波產品外，F(xiàn)CD石英晶振還提供一系列模塊式或用于19英寸標準機架的特殊單元。我們的產品組合涵蓋下變頻器、上變頻器、多耦合器（適用于L、S、C、X、Ku頻段）、放大器（LNA、寬帶、雙通道）、組合器/分離器、DLVA、振蕩器（雙通道PLL頻率合成器、PLDRO）、高功率限制器和中頻開關矩陣。我們作為模塊或用于19英寸標準機架的射頻和微波產品。重點是工作在L、S、C、X、Ku頻段的產品，用于衛星通信、雷達系統（氣象、國防、民用）、發射機/接收機、WIMAX等應用。
壓電晶體傳感器
一系列石英晶體傳感器，可高精度測量質量、溫度、力和壓力。用石英晶體微量天平測量薄膜涂層的質量我們提供幾種類型的監控晶體和測試設備。用于高精度配準的石英諧振器溫度傳感器和溫度控制器。力敏石英晶體和石英壓力晶體是高精度測量的高性能部件。石英監視器QCM晶體用作石英晶體微量天平中的傳感器，用于薄膜真空應用，測量質量變化。石英監視器QCM晶體類型可用于使用金、銀或合金電極在5MHz或6MHz下工作的測量儀器。石英監控晶體電極的外形符合Balzers QS012或Maxtek型.
石英晶體類型概述:
|
-
 SMD晶體封裝
從小型陶瓷封裝到金屬焊接封裝，SMD晶體封裝有多種類型。初始頻率容差和溫度容差的各種頻率范圍和規格.
|
-
 通孔晶體封裝（THD晶體）
眾所周知的通孔晶體類型有HC49U、薄型HC49US、UM1和UM5，可在概覽頁面上找到。對于特殊要求，如低老化玻璃密封晶體或特殊SC切割晶體，請聯系FCD理工大學。
|
-
 低頻晶體諧振器
32.768KHz晶振（主要用于計時）以及千赫茲范圍內的其他低頻晶振均可用。KHz晶振封裝有SMD和（圓柱形）通孔封裝。幾種可用的頻率容差選項。
|
-
 壓電晶體傳感器
晶體作為測量質量、壓力、力和溫度的傳感器。石英晶體微量天平（QCM）使用監測晶體來測量質量變化。其他壓電晶體傳感器選項也可作為測試設備在本節中找到.
|
-
 聲表面波諧振器
SAW諧振器用于許多使用石英晶體的相同應用中，因為它們可以在更高的頻率下工作。 它們通常用于不需要可調諧性的無線電發射機。SAW諧振器的頻率范圍為224MHz至820MHz。定制設計單元的選項。
|
晶體振蕩器部分分為4個子部分:
|
-
 XO晶體振蕩器
對于沒有溫度補償和固定頻率的一般要求，使用晶體振蕩器（XO）或有時稱為時鐘振蕩器。這種類型的晶體振蕩器覆蓋很寬的頻率范圍，可用于不同的封裝（SMD和THD）和輸出邏輯:HCMOS、真正弦波、LVPECL、HCSL和LVDS。許多類型都有三態功能選項.
|
-
 VCXO電壓控制晶體振蕩器
當需要對輸出頻率進行一定的調諧時，可以使用VCXO振蕩器。電壓控制晶體振蕩器具有各種封裝尺寸和類型選項（SMD和THD），輸出邏輯為:CMOS、LVPECL、LVDS、HCSL或真正弦波。其他選項:三態、低相位噪聲、低抖動。
|
-
 TCXO溫度補償晶體振蕩器
當需要輸出頻率在整個溫度范圍內保持穩定時，可以使用TCXO。溫度補償晶體振蕩器具有溫度敏感校正功能，可補償溫度范圍內的頻率偏移。各種封裝尺寸和類型選項（SMD和THD）。最常見的輸出邏輯:限幅正弦波或CMOS。頻率穩定性與溫度范圍、三態、低相位噪聲、低抖動的選項。
|
-
 OCXO爐控制晶體振蕩器
恒溫箱控制晶體振蕩器（OCXO）是一種在溫控恒溫箱內工作的振蕩器，恒溫箱使晶體和振蕩器電路保持恒溫。OCXOs廣泛用于電信、衛星、廣播和其他專業應用。封裝風格、輸出邏輯、嚴格的頻率容差和溫度范圍有多種選擇。FCD理工大學正在提供幾種高端OCXO振蕩器，它們具有低相位噪聲、低振動吸收性能，能夠滿足軍用級和航天級標準。
|
