ARGO晶振 ARGO晶振公司是專業提供和設計波段頻率控制設備和微波無線通信零部件.我們還分銷日本,歐洲和美國的一些知名品牌零部件.我們致力于發展與計算機,IT和無線通信公司無任何界限的信息時代.我們秉承經營者的踏實,誠懇的態度,互惠互利的精神,實現共贏的目標,以誠信為本,誠信為本,公平交易為宗旨,以誠信,勤勉,誠信,精神質量第一,客戶滿意的經營理念,將以優良的產品質量,優惠的價格,優質的服務與您建立長期穩定的合作關系,共創輝煌事業.
- 產品型號：64726439
- 晶振頻率：32.768KHZ(32~77.5KHZ)

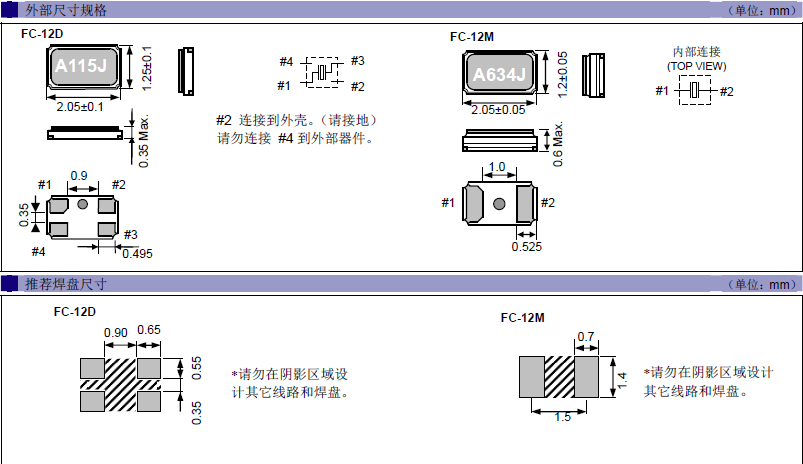

- 晶振尺寸：2.05*1.2*0.6mm詳細資料參考PDF
- 產品應用： 石英晶振,貼片晶振,X1A000061000200晶振,愛普生FC-12M晶振外形尺寸為2.0*1.2*0.6mm,常用頻率32.768KHZ,訂制頻率可從低頻32Khz到77.5khz.工作溫度高達-40~+85度,達到工業級標準.祼產品貯存溫度可在零下負55度至+125度情...
-
-

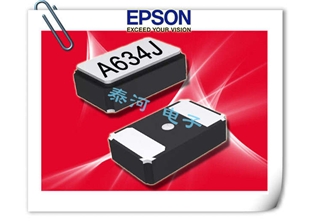

石英晶振,貼片晶振,X1A000061000200晶振,FC-12M晶振
愛普生株式會社EPSON晶振,愛普生拓優科夢,(EPSON—YOCOM)1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶振,晶振,石英晶振,有源晶振,壓控振蕩器,壓控晶體振蕩器(VCXO)、溫補晶體振蕩器(TCXO).1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.
FC-12M晶振,FC-135晶振系列編碼
| LxWxH/尺寸 | Model/型號 | 編碼 | Frequency/頻率 | CLValue/負載 | Freq.tol./頻率@+25°C | Oper.Temper.Range/工作溫度 | ESR[MAX] 等效串聯電阻 | DriveLevel[Max]驅動電平 | TumoverTemperature | ParabolicCoefficient | Freq.Aging@+25C[Max] | TerminalPlating |
| 2.05x1.2x0.6mm | FC-12M | X1A000061000200 | 32.768000kHz | 12.5pF | +/-20.0ppm | -40to+85°C | ≤90KΩ | ≤0.5µW | +25ºC+/-5ºC | -0.04x10^-6/°C² | +/-3ppm | Ａｕ |
| 2.05x1.2x0.6mm | FC-12M | X1A000061000300 | 32.768000kHz | 12.5pF | +/-30.0ppm | -40to+85°C | ≤90KΩ | ≤0.5µW | +25ºC+/-5ºC | -0.04x10^-6/°C² | +/-3ppm | Ａｕ |
| 2.05x1.2x0.6mm | FC-12M | X1A000061000800 | 32.768000kHz | 9pF | +/-20.0ppm | -40to+85°C | ≤90KΩ | ≤0.5µW | +25ºC+/-5ºC | -0.04x10^-6/°C² | +/-3ppm | Ａｕ |
| 2.05x1.2x0.6mm | FC-12M | X1A000061003000 | 32.768000kHz | 8pF | +/-20.0ppm | -40to+85°C | ≤90KΩ | ≤0.5µW | +25ºC+/-5ºC | -0.04x10^-6/°C² | +/-3ppm | Ａｕ |
| 2.05x1.2x0.6mm | FC-12M | X1A000061003200 | 32.768000kHz | 6.6pF | +/-20.0ppm | -40to+85°C | ≤90KΩ | ≤0.5µW | +25ºC+/-5ºC | -0.04x10^-6/°C² | +/-3ppm | Ａｕ |
| 3.2x1.5x0.9mm | FC-135 | Q13FC1350000100 | 32.768000kHz | 7pF | +/-10.0ppm | -40to+85°C | ≤70KΩ | ≤0.5µW | +25ºC+/-5ºC | -0.04x10^-6/°C² | +/-3ppm | Ａｕ |
| 3.2x1.5x0.9mm | FC-135 | Q13FC1350000200 | 32.768000kHz | 7pF | +/-20.0ppm | -40to+85°C | ≤70KΩ | ≤0.5µW | +25ºC+/-5ºC | -0.04x10^-6/°C² | +/-3ppm | Ａｕ |
| 3.2x1.5x0.9mm | FC-135 | Q13FC1350000300 | 32.768000kHz | 9pF | +/-20.0ppm | -40to+85°C | ≤70KΩ | ≤0.5µW | +25ºC+/-5ºC | -0.04x10^-6/°C² | +/-3ppm | Ａｕ |
| 3.2x1.5x0.9mm | FC-135 | Q13FC1350000400 | 32.768000kHz | 12.5pF | +/-20.0ppm | -40to+85°C | ≤70KΩ | ≤0.5µW | +25ºC+/-5ºC | -0.04x10^-6/°C² | +/-3ppm | Ａｕ |
| 3.2x1.5x0.9mm | FC-135 | Q13FC1350000500 | 32.768000kHz | 12.5pF | +/-10.0ppm | -40to+85°C | ≤70KΩ | ≤0.5µW | +25ºC+/-5ºC | -0.04x10^-6/°C² | +/-3ppm | Ａｕ |
| 3.2x1.5x0.9mm | FC-135 | Q13FC1350000600 | 32.768000kHz | 9pF | +/-10.0ppm | -40to+85°C | ≤70KΩ | ≤0.5µW | +25ºC+/-5ºC | -0.04x10^-6/°C² | +/-3ppm | Ａｕ |
| 3.2x1.5x0.9mm | FC-135 | Q13FC1350000800 | 32.768000kHz | 9pF | +/-30.0ppm | -40to+85°C | ≤70KΩ | ≤0.5µW | +25ºC+/-5ºC | -0.04x10^-6/°C² | +/-3ppm | Ａｕ |
| 3.2x1.5x0.9mm | FC-135 | Q13FC1350000900 | 32.768000kHz | 9pF | +/-8.0ppm | -40to+85°C | ≤70KΩ | ≤0.5µW | +25ºC+/-5ºC | -0.04x10^-6/°C² | +/-3ppm | Ａｕ |
| 3.2x1.5x0.9mm | FC-135 | Q13FC1350001000 | 32.768000kHz | 15pF | +/-20.0ppm | -40to+85°C | ≤70KΩ | ≤0.5µW | +25ºC+/-5ºC | -0.04x10^-6/°C² | +/-3ppm | Ａｕ |
石英晶振,貼片晶振,X1A000061000200晶振,愛普生FC-12M晶振外形尺寸為2.0*1.2*0.6mm,常用頻率32.768KHZ,訂制頻率可從低頻32Khz到77.5khz.工作溫度高達-40~+85度,達到工業級標準.祼產品貯存溫度可在零下負55度至+125度情況下保存.負載電容常用12.5PF,也有7PF,9PF電容可訂貨.如需采購可聯系我司業務人員.官網http://www.omrb.cn
| 項目 | 符號 | FC-12M晶振產品規格 | 條件/備注 | |
|---|---|---|---|---|
| 標稱頻率范圍 | f_nom | 32.768kHz | 32kHz至77.5kHz | 有關可用頻率的問題,請聯系我們. |
| 貯存溫度 | T_stg | -55°C至+125°C | 存儲為裸產品 | |
| 工作溫度 | T_use | -40°C至+85°C | ||
| 驅動程度 | DL | 最大0.5μW | ||
| 頻率容差(標準) | f_tol |
±20×10 -6 ±30×10 -6 |
+25°C,DL=0.1μW請求更嚴格的公差 | |
| 周轉溫度 | 鈦 | +25°C±5°C | ||
| 拋物線系數 | 乙 | -0.04×10 -8 /°C 2最大 | ||
| 負載電容 | CL | 12.5pF | 除12.5pF外,請聯系我們 | |
|
運動阻力 (ESR) |
R1 | 最大90kΩ | 90kΩ至65kΩ | |
| 運動電容 | C1 | 6.4fFTyp. | 7.0fF至2.7fF | |
| 分流電容 | C0 | 1.3pFTyp. | 1.6pF至0.8pF | |
| 頻率老化 | f_age | ±3×10 -6 /年最大 | +25°C,第一年 | |
.jpg)
.png)
愛普生KHZ系列部分型號表
| 模型 | 尺寸 | 輸出頻率范圍 | 頻率容差 | 工作溫度 |
| [mm] | [kHz] | [x10^-6]@+25℃ | [℃] | |
| FC1610AN晶振 | 1.6x1.0x0.5 | 32.768 | +/-20 | -40到+85 |
| FC-12M晶振 | 2.05x1.2x0.6 | 32.768 | +/-20+/-30 | -40到+85 |
| (32至77.5) | (+/-20+/-30) | |||
| FC-135R 晶振 | 3.2x1.5x0.8 | 32.768 | +/-20 | -40至+85 |
| (低ESR 對比FC -135) | *請與我們聯系,最高可達+105 | |||
| FC-135晶振 | 3.2x1.5x0.8 | 32.768 | +/-20 | -40至+85 |
| (32至77.5) | (+/-20) | *請與我們聯系,最高可達+105 | ||
| FC-13A 晶振 | 3.2x1.5x0.9 | 32.768 | +/-20+/-30+/-50 | -40到+125 |
| (AEC-Q200) | ||||
| FC-12D晶振 | 2.05x1.25x0.35 | 32.768 | +/-20 | -40到+85 |
| MC-146晶振 | 7.0x1.5x1.4 | 32.768 | +/-20+/-50 | -40到+85 |
| (32至100) | (+/-50+/-100) | |||
| MC-306晶振 | 8.0x3.8x2.54 | 32.768 | +/-20+/-50 | -40到+85 |
| (20至120) | (+/-50+/-100) | |||
| MC-405晶振 | 10.41x4.06x3.6 | 32.768 | +/-20+/-50 | -40到+85 |
| (20至120) | (+/-50+/-100) | |||
| MC-406晶振 | 10.41x4.06x3.6 | 32.768 | +/-20+/-50 | -40到+85 |
| (20至120) | (+/-50+/-100) | |||
| C-002RX晶振 | Φ2.0H：6.0 | 32.768 | +/-20 | -10到+60 |
| C-004R晶振 | Φ1.5H：5.0 | 32.768 | +/-20 | -10到+60 |
| C-005R晶振 | Φ1.2H：4.6 | 32.768 | +/-20 | -10到+60 |
| C-2-TYPE | Φ2.0H：6.0 | 20至120 | +/-20+/-50+/-100 | -10到+60 |
| MC-30A 晶振 | 8.0x3.8x2.54 | 32.768 | +/-20+/-50 | -40到+85 |
| (AEC-Q200) | (20至120) | (+/-50+/-100) |
.jpg)
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些晶體產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度：溫度：+15°C至+35°C,濕度25%RH至85%RH(請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容).
(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.
陶瓷包裝產品
在一個不同擴張系數電路板(環氧玻璃)上焊接陶瓷封裝產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.
(2)陶瓷封裝產品
在一個不同擴張系數電路板(環氧玻璃)上焊接陶瓷封裝產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.
(3)柱面式產品
石英晶振,貼片晶振,X1A000061000200晶振,產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂(開裂),也可能導致氣密性和產品特性受到破壞.當晶體產品的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂.當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正.在該密封部分上施加一定壓力,會導致氣密性受到損壞.所以在此處請不要施加壓力.另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上.
●安裝示例
(4)DIP產品
已變形的引腳不能插入板孔中.請勿施加過大壓力,以免引腳變形.
(5)SOJ產品和SOP產品
請勿施加過大壓力,以免引腳變形.已變形的引腳焊接時會造成浮起.尤其是SOP產品需要更加小心處理.
保方針(2).jpg)
愛普生株式會社EPSON晶振通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環?；顒?把降低 環境負荷作為一種顧客價值提供給顧客.石英晶振,貼片晶振,X1A000061000200晶振
創造并提供專研了“省、小、精”的32.768K鐘表晶振,溫補晶振晶振,石英晶振,有源晶振,壓控振蕩器等水晶元器件及其關聯產品；并且構筑和革新既可以降低 環境負荷又可以提高生產性的生產流程的活動。
愛普生株式會社EPSON晶振不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基準,通過持續性的展開環?；顒觼眍A防污染。
在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環?；顒拥乃?。
愛普生株式會社EPSON晶振通過與地區的交流及社會貢獻活動，為地區的環保做貢獻。
將環保活動的信息向公司內外公開，積極努力的與地區社會及相關人員建立信賴關系，為社會的發展做出貢獻。
通過此方針的公文化，在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時，也向公司外部公開。
