DSO1612AR晶振,32.768KHZ有源晶振,7FG00003A03大真空晶振
來源：http://www.omrb.cn 作者：泰河盛晶振 2023年04月28
DSO1612AR晶振,32.768KHZ有源晶振,7FG00003A03大真空晶振
| DSO1612AR晶振特征 |
|
| DSO1612AR晶振用途 |
|
| 項目 | 特性代碼 | 符號 |
支持頻率范圍 （MHz） |
規格值 | 條件 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 電源電壓 | 頻率公差 | min. | typ. | max. | 單位 | ||||
| 電源電壓 | A | ＊ | VCC | 0.584375≦fo≦80 | +3.0 | +3.3 | +3.6 | V | |
| M | +2.7 | +3.0 | +3.3 | ||||||
| B | +2.6 | +2.8 | +3.0 | ||||||
| C | +2.25 | +2.5 | +2.75 | ||||||
| D | +1.6 | +1.8 | +2.0 | ||||||
|
頻率公差 （含常溫偏差） |
＊ | Y | f_tol | 0.584375≦fo≦80 | -100 | - | +100 | ×10-6 | -40?+125℃ |
| Z | -80 | - | +80 | -40?+110℃ | |||||
| B | -50 | - | +50 | -40?+85℃ | |||||
| 消耗電流 | A,M | ＊ | ICC | 0.584375≦fo＜40 | - | - | +3.0 | mA | No Load |
| 40≦fo≦80 | - | - | +4.2 | ||||||
| B | 0.584375≦fo＜40 | - | - | +2.4 | |||||
| 40≦fo≦80 | - | - | +3.7 | ||||||
| C | 0.584375≦fo＜40 | - | - | +2.0 | |||||
| 40≦fo≦80 | - | - | +3.7 | ||||||
| D | 0.584375≦fo＜40 | - | - | +1.4 | |||||
| 40≦fo＜60 | - | - | +1.6 | ||||||
| 60≦fo≦80 | - | - | +1.9 | ||||||
| 待機時電流（＃1引腳"L"） | ＊ | ＊ | I_std | ＊ | - | - | +20 | μA | |
| 輸出負載 | ＊ | ＊ | L_CMOS | ＊ | - | - | 15 | pF | |
| 波形對稱 | ＊ | ＊ | SYM | ＊ | 40 | 50 | 60 | % | at 50% VCC |
| 0電平電壓 | ＊ | ＊ | VOL | ＊ | - | - | VCC×0.1 | V | |
| 1電平電壓 | ＊ | ＊ | VOH | VCC×0.9 | - | - | |||
| 上升時間、下降時間 | A,M,B,C | ＊ | tr, tf | ＊ | - | - | 3.0 | ns | 10?90% VCC Level |
| D | - | - | 5 | ||||||
| OE端子0電平輸入電壓 | ＊ | ＊ | VIL | ＊ | - | - | VCC×0.2 | V | |
| OE端子1電平輸入電壓 | ＊ | ＊ | VIH | ＊ | VCC×0.8 | - | - | ||
| 輸出禁用時間 | ＊ | ＊ | tPLZ | ＊ | - | - | 200 | ns | |
| 輸出使能時間 | ＊ | ＊ | tPZL | ＊ | - | - | 2 | ms | |
| 周期抖動（1） | ＊ | ＊ | tRMS | ＊ | - | 2.2 | - | ps | σ |
| tp-p | - | 20 | - | Peak to peak | |||||
| 總抖動（1） | ＊ | ＊ | tTL | ＊ | - | 31 | - | ps |
tDJ+n×tRJ n=14.1(BER=1×10-12) (2) |
| 相位抖動 | ＊ | ＊ | tpj | 40≦fo≦80 | - | - | 1 | ps | fo offset:12kHz?20MHz |
| 10≦fo＜40 | fo offset:12kHz?5MHz | ||||||||
| 可靠性規格 | 依據AEC-Q200（可選：相當于AEC-Q100） | ||||||||
| 包裝單位（3） | 3000pcs./reel（φ180） | ||||||||

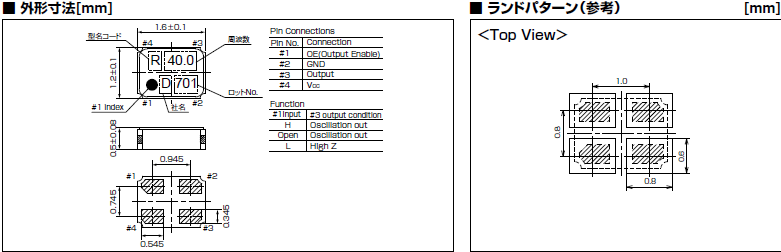

DSO1612AR晶振,32.768KHZ有源晶振,7FG00003A03大真空晶振尺寸圖

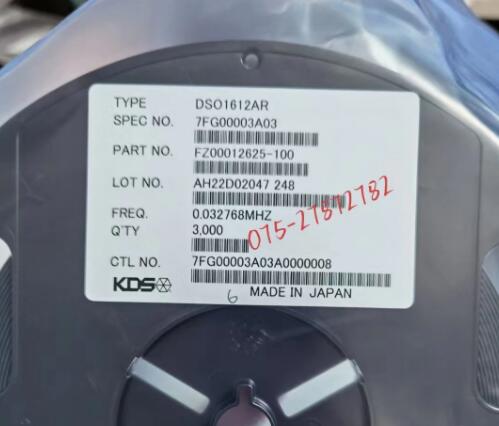

DSO1612AR晶振,32.768KHZ有源晶振,7FG00003A03大真空晶振現貨實拍
