　　有句古話是這么講的,當秀才遇上兵,有理說不清.當時"秀才"是指讀書人,也就是知識份子;而"兵"則是指沒有讀過書的粗人.在古代"好男是不會去當兵",只有老粗才會去,恰巧知識分子碰到老粗,在溝通方面便會出現很多問題.雖然說的是同一種語言,但是因?yàn)閮烧咚邮艿闹R(shí)教育不同,成長的經歷也不同,所以語言的表達方式也就不同.如同銷售,當銷售人員碰上技術工程人員,那可是無論你有多少張嘴也是說不動的.我在泰河電子公司做晶振銷售已經一年有余了,僅憑工作經驗來說是遠遠比不上在這里干了四五年的老員工的.但是若說要懂得些入門需知的知識的話,或是會更好一些.下面是我為大家整理的一份石英晶振的技術資料,我們一起來記一下吧!
第一個要介紹的是【晶體無信號輸出】的方法
1-1 測量信號輸出的兩個終端水晶使用示波器或頻率計數器.如果沒有信號輸出,請按照步驟1到步驟1 - 4執行檢查.如果有信號輸出,終端的晶體(Xout),但在沒有信號輸出(新),請檢查后的水晶step1-5步驟1 - 6.
1-2. 卸載水晶和測試頻率和負載電容是否他們振動,滿足你的規格使用專業測試機.你也可以寄給你的供應商為你測試它.
1-3. 如果有下列情況發生,水晶不振動,其負載電容不匹配你的規范,或者是一個電流頻率和你的目標之間的巨大差距的頻率,請把水晶給你的供應商進行質量分析.如果頻率和負載電容滿足您的規格,我們需要進行等效電路測試
1-4. 等效電路的測試

1-4-1. 一般來說,微處理器來自科耳皮茲電路的振蕩電路顯示如下:

圖片1
Cd和Cg外部負載各,已建成的晶片組.(請參考規格的芯片集)
射頻是反饋電阻with200KΩmΩ~ 1.這是建在芯片設置一般.
Rd限制與470Ω~ 1 kΩ電阻器.這種抵抗是不常見的電路只有電路所需電源.
1-4-2 穩定的振蕩電路需要負電阻,其值應至少五次的水晶阻力.它可以寫成| - r | > 5 Rr.
例如,要獲得一個穩定的振蕩電路,集成電路的負電阻的值必須低于-200Ω當晶體電阻的值40Ω.
1-4-3 “負阻”是衡量標準來評估一個振蕩電路的質量.在某些情況下,如老化、熱變化,電壓變化,等.電路可能不振蕩如果“Q”的價值很低.因此,它是非常重要的衡量負阻(- r)遵循下面的說明:
(1)連接電阻(R)的水晶系列
(2)調整R的值從一開始就指出的停止點振蕩
(3)在振動測量R的值
(4)你將能夠獲得負電阻的值,| - R R + | = Rr,Rr =水晶阻力
注:連接電路的寄生電容會影響測量值
1-4-4如果晶體的參數是正常的,但它不是工作穩步在振蕩電路中,我們將不得不找出集成電路的電阻值是否過低驅動電路.如果是這樣的話,我們有三種方法來改善這樣的情況:
1.降低外部電容的值(Cd和Cg),和采取其他水晶與降低負載電容(CL)
2.采用水晶阻力較低(Rr).使用不平等的設計值的Cd和Cg
3.我們可以提高Cd的負載電容(Xout)和降低負載電容的Cg(鑫)提高輸出的波形振幅鑫將用于后端電路
1 - 5當有信號輸出Xout但不新,它代表的電極后,后端電路的功耗是極其巨大的.我們可以添加一個緩沖的輸出電路之間及其后電極驅動端電路.
1 - 6除了上面提到的1 - 5的方法,你也可以按照三種方法在步驟1-4-4.請接觸晶體或IC制造商的現場應用工程師為進一步援助,如果你的問題不能解決
第二【系統不運行,是因?yàn)闆]有足夠的輸出波形振幅的晶體】
2 - 1請測量晶體的兩個終端的信號使用示波器或頻率計數器,如果頻率不規范和輸出波形的振幅是不足夠的(例如,在+ / - 200 ppm),請按照步驟2 - 3步驟2 - 5
2 - 2各只與頻率的公式如下:
FL = FR *(1 + C1 / 2 *(C0 + CL))

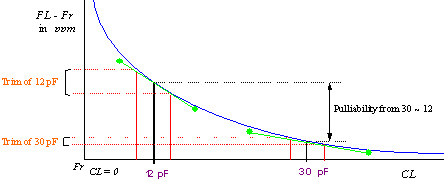

電容變化的曲線代表了變化而變化的頻率變化(頻率pullability):

如果頻率來衡量頻率計數器頻率高于目標,我們應該增加的價值各(CL,或Cd & Cg)目標頻率較低的頻率,亦然.
請檢查是否提高了波形振幅調整后的頻率.如果是改善,表明,最初的設計電路的不調的最佳諧振點晶體.水晶諧振點調整后應該正常運轉.
2 - 3如果波形振幅沒有提高甚至頻率非常接近目標的頻率,我們可以用以下三種方法來改善:
方法1:降低外部電容的值(Cd,Cg),采用晶體較低的負載apacitance(CL).
方法2:采用水晶阻力較低(Rr).
方法3:使用Cd和Cg的設計不平等的價值觀.
我們可以提高Cd的負載電容(Xout)和降低負載電容的Cg提高輸出的波形振幅鑫將用于后端電路.
我們建議您使用上述方法節約成本和保證安全.
2 - 4使用頻率計數器測量晶體確保調整頻率仍然滿足原始規范后的波形振幅已得到改進。如果頻率不符合規范,請采用水晶與合適的CL值根據您的目標頻率
2 - 5采用水晶CL如果頻率較低的頻率遠高于目標,反之亦然
第三【系統不是功能由于高輸出頻率的偏差】
3 - 1我們可以改善的問題,輸出頻率的偏差限制通過以下方法:
調整外部電容的值,Cd和Cg.
如果頻率來衡量頻率計數器高于目標的頻率,我們應該增加外部電容CL(或Cd和Cg)的值,降低我們的目標頻率,頻率亦然.
采用水晶與不同的電容(CL)的價值.
采用水晶電容如果頻率較低的頻率遠高于目標,反之亦然.
3 - 2檢查是否使用示波器波形振幅是否正常,后采用正確的電容,頻率調整目標。波形振幅的情況下萎縮是由于外部各添加,請使用方法2來調整頻率(降低外部各和采用水晶與低電容)
第四【頻率輸出只有三分之一的目標頻率】
4 - 1下面的曲線代表晶體的電阻的特點:

　　水晶有各種振動模式等基本,第三次泛音,第五泛音,…等. .基本應用模式時,晶體的電阻是最低的,這意味著它的簡單的晶體擺動.third-tone模式時,必須利用低頻率反饋放大電路的基本模式,延伸不到第三個音調模式.因此,如果頻率只有三分之一的目標頻率,我們應該檢查是否放大電路應用或其設置值是足夠的,因?yàn)殡娐翻h(huán)境適用于基本模式而不是third-tone模式.
4 - 2電路可能不振蕩如果放大電路沒有應用或其設置值是不足夠的.
4 - 3基本的應用模式和Third-Tone模式如下:
a.應用程序的基本模式 b.應用Third-Tone模式

4 - 4下表顯示的匹配值L,C Third-Tone模式由不同頻率:
3日泛音頻率　　　　　　　l 　　　　　     　c
25 Mhz ~ 35 Mhz　　     22uH　　　　　　　220 pF
35 Mhz ~ 45 Mhz　　     5.5 uH　　　　　　 690 pF
45 Mhz ~ 60 Mhz　　      1.0 uH　　　　　　 1500 pF
60 Mhz ~ 80 Mhz　     　 550 nh 　　　　　　2200 pF
80 Mhz ~ 100 Mhz 　　    220 nh 　　　　　　4700 pF
第五【頻率輸出目標頻率的三倍】
5 - 1 這個問題的幾率相對較小.請確定的頻率反饋third-tone模式比基本模式的反饋放大電路.這個問題可能發生在放大電路是建立在芯片內集.為了解決這個問題,請采用third-tone模式晶體.
5 - 2 此外,不恰當?shù)脑O(shè)計放大電路模式也可能導致電路振蕩,"五音"模式或無法擺動.

以上均為在晶振銷售中遇到的一些問題及處理辦法,因信息量大,所例五條,可讓大家學習及分享,剩下五條將會以最快的時間公布給大家.謝謝大家一直以來對泰河電子的信賴以及支持.本文未完侍續...
