用于Wi-Fi設備小型2016尺寸晶體諧振器的產品陣容增加
來源：http://www.omrb.cn 作者：泰河盛電子 2022年08月01
株式會社村田制作所此次在2.0×1.6mm尺寸的高精度石英晶體諧振器中增加了用于Wi-Fi設備的XRCGB-F-S系列產品陣容。已經開始批量生產，也可提供樣品。
該產品在37.4 / 38.4 / 40MHz的高頻波段中實現了+/-10ppm的初始頻率精度，適宜用于移動設備和模塊設備。
此外，工作溫度范圍為−40至+ 105°C，意味著它們可以承受高溫，使其非常適用于配備具有Bluetooth™ Low Energy或Zigbee®等無線功能的設備（照明器材，HEMS / BEMS等）。
應用：配備了Wi-Fi、Bluetooth™的設備，無線模塊、頭戴式耳機、OTT（Over The Top)、游戲設備、可穿戴設備專用晶振、照明設備、HEMS/BEMS等
用于Wi-Fi設備小型2016尺寸晶體諧振器的產品陣容增加,編碼XRCGB37M400F1S1AR0,四腳貼片晶振
應用：配備了Wi-Fi、Bluetooth™的設備，無線模塊、頭戴式耳機、OTT（Over The Top)、游戲設備、可穿戴設備專用晶振、照明設備、HEMS/BEMS等
用于Wi-Fi設備小型2016尺寸晶體諧振器的產品陣容增加,編碼XRCGB37M400F1S1AR0,四腳貼片晶振
| CSTCE12M2G52Z-R0 | 12.288MHz | 消費級/工業級 | SMD |
| CSTCE12M2G55-R0 | 12.288MHz | 消費級/工業級 | SMD |
| CSTCE12M2G55A-R0 | 12.288MHz | 汽車級 | SMD |
| CSTCE12M2G55Z-R0 | 12.288MHz | 消費級/工業級 | SMD |
| CSTCE12M5G52-R0 | 12.500MHz | 消費級/工業級 | SMD |
| CSTCE12M5G55-R0 | 12.500MHz | 消費級/工業級 | SMD |
| CSTCE12M5G55A-R0 | 12.500MHz | 汽車級 | SMD |
| CSTCE12M5G55Z-R0 | 12.500MHz | 消費級/工業級 | SMD |
| CSTCE13M0G15L99-R0 | 13.000MHz | 消費級/工業級 | SMD |
| CSTCE13M0G52-R0 | 13.000MHz | 消費級/工業級 | SMD |
| CSTCE13M0G55A-R0 | 13.000MHz | 汽車級晶振 | SMD |
| CSTCE13M3G55003-R0 | 13.333MHz | 消費級/工業級 | SMD |
| CSTCE13M5G52-R0 | 13.500MHz | 消費級/工業級 | SMD |
| CSTCE13M5G55-R0 | 13.500MHz | 消費級/工業級 | SMD |
| CSTCE13M5G55Z-R0 | 13.500MHz | 消費級/工業級 | SMD |
| CSTCE13M5V53-R0 | 13.500MHz | 消費級/工業級 | SMD |
| CSTCE14M0V51-R0 | 14.000MHz | 消費級/工業級 | SMD |
| CSTCE14M0V53-R0 | 14.000MHz | 消費級/工業級 | SMD |
| CSTCE14M0V53C-R0 | 14.000MHz | 汽車級 | SMD |
| CSTCE14M0V53Z-R0 | 14.000MHz | 消費級/工業級 | SMD |
| CSTCE14M3V53-R0 | 14.318MHz | 消費級/工業級 | SMD |
| CSTCE14M7V51-R0 | 14.746MHz | 消費級/工業級 | SMD |
| CSTCE14M7V53-R0 | 14.746MHz | 消費級/工業級 | SMD |
| CSTCE14M7V53C-R0 | 14.746MHz | 汽車級 | SMD |
| CSTCE15M0V53-R0 | 15.000MHz | 消費級/工業級 | SMD |
| CSTCE15M0V53C-R0 | 15.000MHz | 汽車級 | SMD |
| CSTCE15M0V53Z-R0 | 15.000MHz | 消費級/工業級 | SMD |
| CSTCE16M0V13C99-R0 | 16.000MHz | 汽車級 | SMD |
| CSTCE16M0V51-R0 | 16.000MHz | 消費級/工業級 | SMD |
| CSTCE16M0V51Z-R0 | 16.000MHz | 消費級/工業級 | SMD |
型號
| 頻率 | 頻率公差 | 頻率溫度特性 | 工作溫度范圍 | 型號 |
|---|---|---|---|---|
| 37.4MHz | ±10ppm | ±10ppm | -30 ~ +85°C | XRCGB37M400F1S1AR0 |
| ±20ppm | -40 ~ +105°C | XRCGB37M400F1S2FR0 | ||
| 38.4MHz | ±10ppm | -30 ~ +85°C | XRCGB38M400F1S1AR0 | |
| ±20ppm | -40 ~ +105°C | XRCGB38M400F1S2GR0 | ||
| 40.0MHz | ±10ppm | -30 ~ +85°C | XRCGB40M000F1S1AR0 | |
| ±20ppm | -40 ~ +105°C | XRCGB40M000F1S2FR0 |
產品特長：
通過使用村田晶振獨有的封裝技術，在質量、批量生產能力、性價比方面均有出色表現。
村田晶振致力于為小型化程度不斷提高的組件的高密度封裝做貢獻。
符合RoHS指令，并已實現無鉛（第3階段）。
支持無鉛焊接封裝。

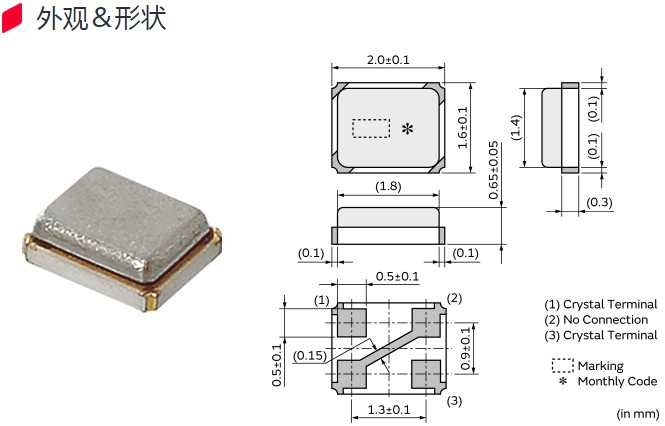

用于Wi-Fi設備小型2016尺寸晶體諧振器的產品陣容增加,編碼XRCGB37M400F1S1AR0,四腳貼片晶振
.JPG)
進口晶振村田制作所是一家全球性的綜合電子元器件制造商，主要從事以陶瓷晶振為基礎的電子元器件的開發、生產和銷售業務。致力于通過自身開發積累的材料開發、工藝開發、商品設計、生產技術以及對它們提供支持的軟件和分析評估等技術基礎，創造獨特產品，為電子社會的發展做出貢獻.用于Wi-Fi設備小型2016尺寸晶體諧振器的產品陣容增加,編碼XRCGB37M400F1S1AR0,四腳貼片晶振
用于Wi-Fi設備小型2016尺寸晶體諧振器的產品陣容增加,編碼XRCGB37M400F1S1AR0,四腳貼片晶振
| CSTCE16M0V53-R0 | 16.000MHz | 消費級/工業級 | SMD |
| CSTCE16M0V53C-R0 | 16.000MHz | 汽車級 | SMD |
| CSTCE16M0V53Z-R0 | 16.000MHz | 消費級/工業級 | SMD |
| CSTCE16M2V53003-R0 | 16.250MHz | 消費級/工業級 | SMD |
| CSTCE16M3V53-R0 | 16.384MHz | 消費級/工業級 | SMD |
| CSTCE16M5V53-R0 | 16.500MHz | 消費級/工業級 | SMD晶體 |
| CSTCE16M6V53-R0 | 16.670MHz | 消費級/工業級 | SMD |
| CSTCE16M6V53C-R0 | 16.670MHz | 汽車級 | SMD |
| CSTCE16M6V53Z-R0 | 16.670MHz | 消費級/工業級 | SMD |
| CSTCE16M8V53-R0 | 16.800MHz | 消費級/工業級 | SMD |
| CSTCE16M9V53-R0 | 16.934MHz | 消費級/工業級 | SMD |
| CSTCE16M9V53C-R0 | 16.934MHz | 汽車級 | SMD |
| CSTCE16M9V53Z-R0 | 16.934MHz | 消費級/工業級 | SMD |
| CSTCE17M0V53-R0 | 17.000MHz | 消費級/工業級 | SMD |
| CSTCE17M2V53-R0 | 17.200MHz | 消費級/工業級 | SMD |
| CSTCE18M0V13C99-R0 | 18.000MHz | 汽車級 | SMD |
| CSTCE18M0V33-R0 | 18.000MHz | 消費級/工業級 | SMD |
| CSTCE18M0V51-R0 | 18.000MHz | 消費級/工業級 | SMD |
| CSTCE18M0V53-R0 | 18.000MHz | 消費級/工業級 | SMD |
| CSTCE18M0V53C-R0 | 18.000MHz | 汽車級 | SMD |
| CSTCE18M4V53-R0 | 18.432MHz | 消費級/工業級 | SMD |
| CSTCE18M4V53C-R0 | 18.432MHz | 汽車級 | SMD |
| CSTCE18M4V53Z-R0 | 18.432MHz | 消費級/工業級 | SMD |
| CSTCE18M7V53-R0 | 18.750MHz | 消費級/工業級 | SMD |
| CSTCE19M2V13L99-R0 | 19.200MHz | 消費級/工業級 | SMD |
| CSTCE19M2V51-R0 | 19.200MHz | 消費級/工業級 | SMD |
| CSTCE19M2V53-R0 | 19.200MHz | 消費級/工業級 | SMD |
| CSTCE19M6V51-R0 | 19.660MHz | 消費級/工業級 | SMD |
| CSTCE19M6V53-R0 | 19.660MHz | 消費級/工業級 | SMD |
| CSTCE19M8V53-R0 | 19.800MHz | 消費級/工業級 | SMD |
| CSTCE20M0V13C99-R0 | 20.000MHz | 汽車級 | SMD |
| CSTCE20M0V13L99-R0 | 20.000MHz | 消費級/工業級 | SMD |
| CSTCE20M0V51-R0 | 20.000MHz | 消費級/工業級 | SMD |
XRCGB37M400F1S1AR0，小體積貼片晶振尺寸2.0x1.6mm，晶體諧振器
實現了小封裝和高精度頻率的晶體單元。
基于村田的優秀封裝技術和高品質的石英晶體元件，實現小尺寸和高精度的諧振器。
特征：
1.該系列適用于高精度晶體諧振器所需的應用。特別是對于Wi-Fi、藍牙*等通信時鐘來說，它是最好的。
2.諧振器尺寸極小(2.0×1.6×0.7毫米)，有助于減小安裝面積。
3.該系列符合RoHS指令，無鉛(第3階段)。
| 產品型 | 晶體諧振器 |
|---|---|
| 系列名 | XRCGB |
| 型號 | HCR2016 |
| 頻率 | 37.4000MHz |
| 頻率公差 | ±10ppm max. (30±0.5℃) |
| 工作溫度范圍 | -30℃~85℃ |
| 頻率溫度特性 | ±10ppm max. |
| 頻率老化 | ±2ppm max./year |
| 等效串聯電阻 (ESR) | 60Ω max. |
| 驅動電平 (DL) | 300μW max |
| 負載電容量 (Cs) | 6pF |
| 形狀 | SMD |
| 清洗 | 不支持 |
| 長x寬 | 2.0x1.6mm |
| 質量 | 6.9mg |
| CSTCE20M0V51Z-R0 | 20.000MHz | 消費級/工業級 | SMD |
| CSTCE20M0V53-R0 | 20.000MHz | 消費級/工業級 | SMD |
| CSTCE20M0V53C-R0 | 20.000MHz | 汽車級 | SMD |
| CSTCE20M0V53Z-R0 | 20.000MHz | 消費級/工業級 | SMD |
| CSTCE8M00G15C99-R0 | 8.000MHz | 汽車級 | SMD |
| CSTCE8M00G15L99-R0 | 8.000MHz | 消費級/工業級 | SMD |
| CSTCE8M00G52-R0 | 8.000MHz | 消費級/工業級 | SMD |
| CSTCE8M00G52A-R0 | 8.000MHz | 汽車級 | SMD |
| CSTCE8M00G52Z-R0 | 8.000MHz | 消費級/工業級 | SMD |
| CSTCE8M00G55-R0 | 8.000MHz | 消費級/工業級 | SMD |
| CSTCE8M00G55A-R0 | 8.000MHz | 汽車級 | SMD |
| CSTCE8M00G55Z-R0 | 8.000MHz | 消費級/工業級 | SMD |
| CSTCE8M19G55-R0 | 8.192MHz | 消費級/工業級 | SMD |
| CSTCE8M19G55001-R0 | 8.192MHz | 消費級/工業級 | SMD |
| CSTCE8M31G55-R0 | 8.312MHz | 消費級/工業級 | SMD |
| CSTCE8M38G52-R0 | 8.388MHz | 消費級/工業級 | SMD |
| CSTCE8M38G52A-R0 | 8.388MHz | 汽車級 | SMD |
| CSTCE8M38G52Z-R0 | 8.388MHz | 消費級/工業級 | SMD |
| CSTCE8M38G55-R0 | 8.388MHz | 消費級/工業級 | SMD |
| CSTCE8M38G55A-R0 | 8.388MHz | 汽車級 | SMD |
| CSTCE8M38G55Z-R0 | 8.388MHz | 消費級/工業級 | SMD |
| CSTCE8M50G52-R0 | 8.500MHz | 消費級/工業級 | SMD |
| CSTCE8M50G55-R0 | 8.500MHz | 消費級/工業級 | SMD |
| CSTCE8M50G55Z-R0 | 8.500MHz | 消費級/工業級 | SMD晶體 |
| CSTCE9M00G52-R0 | 9.000MHz | 消費級/工業級 | SMD |
| CSTCE9M00G55-R0 | 9.000MHz | 消費級/工業級 | SMD |
| CSTCE9M00G55Z-R0 | 9.000MHz | 消費級/工業級 | SMD |
| CSTCE9M21G52-R0 | 9.210MHz | 消費級/工業級 | SMD |
| CSTCE9M60G15L99-R0 | 9.600MHz | 消費級/工業級 | SMD |
| CSTCE9M83G15L99-R0 | 9.830MHz | 消費級/工業級 | SMD |
| CSTCE9M83G52-R0 | 9.830MHz | 消費級/工業級 | SMD |
| CSTCE9M84G52-R0 | 9.843MHz | 消費級/工業級 | SMD |
